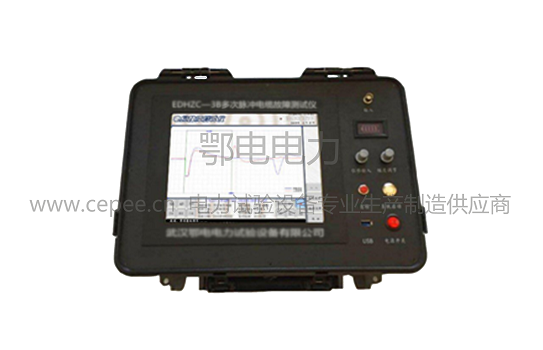

S31 电缆故障测试仪

S31电缆故障测试仪主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。

技术参数

功能	用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障
电源	内置电池供电
采样方式	低压脉冲法、冲击闪络法、速度测量法（扩展有三次脉冲法、八次脉冲法）
充电方式	专配适配器充电
显示模式	工业级10.4寸彩色触摸液晶屏
操作方式	触摸屏操作、物理旋钮操作
分析设置	滚屏、缩放、保存、调出、波移等功能
分辨率	1m
测试精度 (23℃±5℃， 80%RH以下)	1m
采样速率	200MHz、100MHz、80MHz、40MHz、20MHz、10MHz
脉冲宽度	0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
波速设置	交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
冲击高压	35kV及以下
测试距离	＜60km，盲区≤1m
分析设置	滚屏、缩放、保存、调出、波移等功能
储存功能	具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
波形分析	所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
波形处理	能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
重量	3.8kg
工作温湿度	-20℃～40℃；80%RH以下，无结露
存放温湿度	-10℃～60℃；70%RH以下

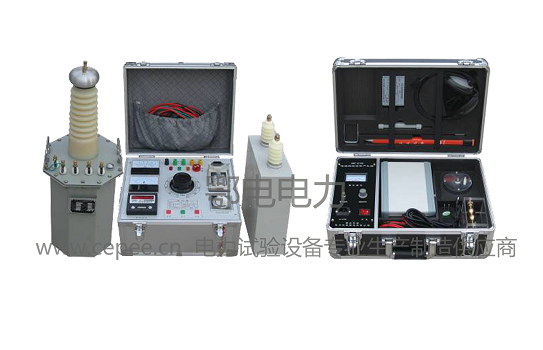

设备成套性
