S180D 带电电缆识别仪
S180D 带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器
- 详情
- 参数
- 评价

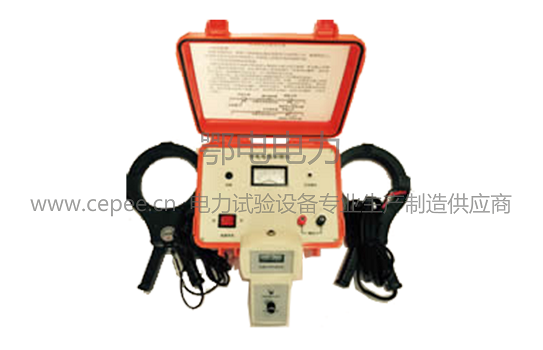

S180D 带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。
技术参数
1．基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | / |
环境湿渡 | 40%～60% | ＜80% | / |
被测电压电流频率 | 50Hz±1Hz | 45Hz~70Hz | 测试电压电流时 |
接收机工作电压 | 7.4V±0.5V | 7.4V±1V | / |
发射机工作电压 | 11.1V±0.5V | 11.1V±1.5V | / |
外电场、磁场 | 应避免 | ||
被测电缆位置 | 被测电缆处于柔性电流钳的近似几何中心位置 | ||
2．发射机规格
功 能 | 发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示 |
电 源 | 11.1V大容量可充锂电池，充满电连续工作约8小时 |
输出方式 | 带电识别时卡钳耦合；停电识别时直连输出 |
发射频率 | 625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率 |
脉冲电压 | 500V（停电识别时） |
脉冲电流 | 最大5A（取决于回路电阻的大小） |
脉冲频率 | 1次/秒 |
脉冲宽度 | 2ms |
测试线长 | 3米，带鳄鱼夹，红黑各1条 |
发射钳尺寸 | 长宽厚250mm×140mm×38mm |
发射钳内径 | φ105mm |
发射钳线长 | 3m |
接地针尺寸 | 长宽厚225mm×100mm×10mm |
发射机尺寸 | 320mm×275mm×145mm |
显示模式 | 超大LCD实时显示剩余电池电压，具有背光灯 |
LCD尺寸 | 长宽128mm×75mm；显示域124mm×67mm |
外包装尺寸 | 长宽高400mm×245mm×335mm |
工作温度 | -10℃～40℃ |
存储条件 | -20℃~50℃，≤95％RH, 无结露 |
背光控制 | 有，白色背光灯 |
工作温度 | -10℃～40℃ |
存储条件 | -20℃~50℃，≤95％RH, 无结露 |
仪表质量 | 发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机） |
电池电量 | 当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机 |
充 电 器 | 12.6V DC充电器 |
充电接口 | 圆形充电接口，DC标识 |
抗 压 | 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
电磁特性 | IEC61326(EMC) |
参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
3．接收机规格
功 能 | 带电电缆识别、停电电缆识别；交流电压、电流、频率测量 |
电 源 | 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时 |
额定电流 | 约300mA max |
显示模式 | 3.5寸真彩液晶屏显示，彩色图标指示 |
信号标定 | 有，标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功 条件之一 |
标定好后不能改变测试频率和放大倍数，否则要重新标定；测试不同的电缆都需要重新标定 | |
方向识别 | 有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一 |
电缆识别成功 | 绿色打钩图标指示（√） |
非目标电缆 | 红橙色打叉图标指示（×） |
接收机尺寸 | 长宽厚207mm×101mm×45mm |
柔性电流钳 | 长约630mm，线径6 mm或12.5mm |
线圈内径 | φ200mm（可以根据需要定制更大口径） |
引线长度 | 柔性电流钳引线长度：2m |
电压测试线 | 长1m (红黑各1条) |
检测范围 | 停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ时， 需保证发射机电池电量为11V以上(一般可以达到线缆长度0-10公里，主要由接地电阻 与线缆电阻决定) |
带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时， 需保证发射机电池电量为11V以上(一般可以达到线缆长度0-5公里，主要由接地电阻 与线缆电阻决定) | |
量程 | 交流电压： 0.00V～600V(50Hz/60Hz) |
交流电流： 0.00A～5000A(50Hz/60Hz) | |
电流频率： 45Hz~70Hz | |
精度 | 交流电压：±2%±3dgt |
交流电流：±2%±3dgt | |
电流频率：±2%±3dgt | |
识别信号 | 彩色信号幅度和数字显示 |
检测速率 | 约1次/秒 |
增益调节 | 测试界面下，按左右箭头键调节信号放大倍数，信号幅度条处于10~100处最佳 |
背光控制 | 开机功能选择界面下，按上下箭头键可以调节LCD背光亮度 |
自动关机 | 开机约30分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低于6.5V时，电池电压低图标显示，提醒给电池充电 |
充 电 器 | 9V DC充电器 |
设备成套性
发射机 | 1台 |
接收机 | 1台 |
工具包 | 1个 |
发射电流钳 | 1把 |
接收柔性电流钳 | 1把 |
鳄鱼夹测试线 | 2条（红黑各1条） |
表笔测试线 | 2条（红黑各1条） |
接地针 | 2根 |
9V USB充电器、充电线 | 1套（接收机用） |
12.6V充电器 | 1个（发射机用） |
7.4V锂电池 | 1组(接收机内) |
11.1V 锂电池 | 1组(发射机内) |
说明书、保修卡、合格证 | 1份 |
