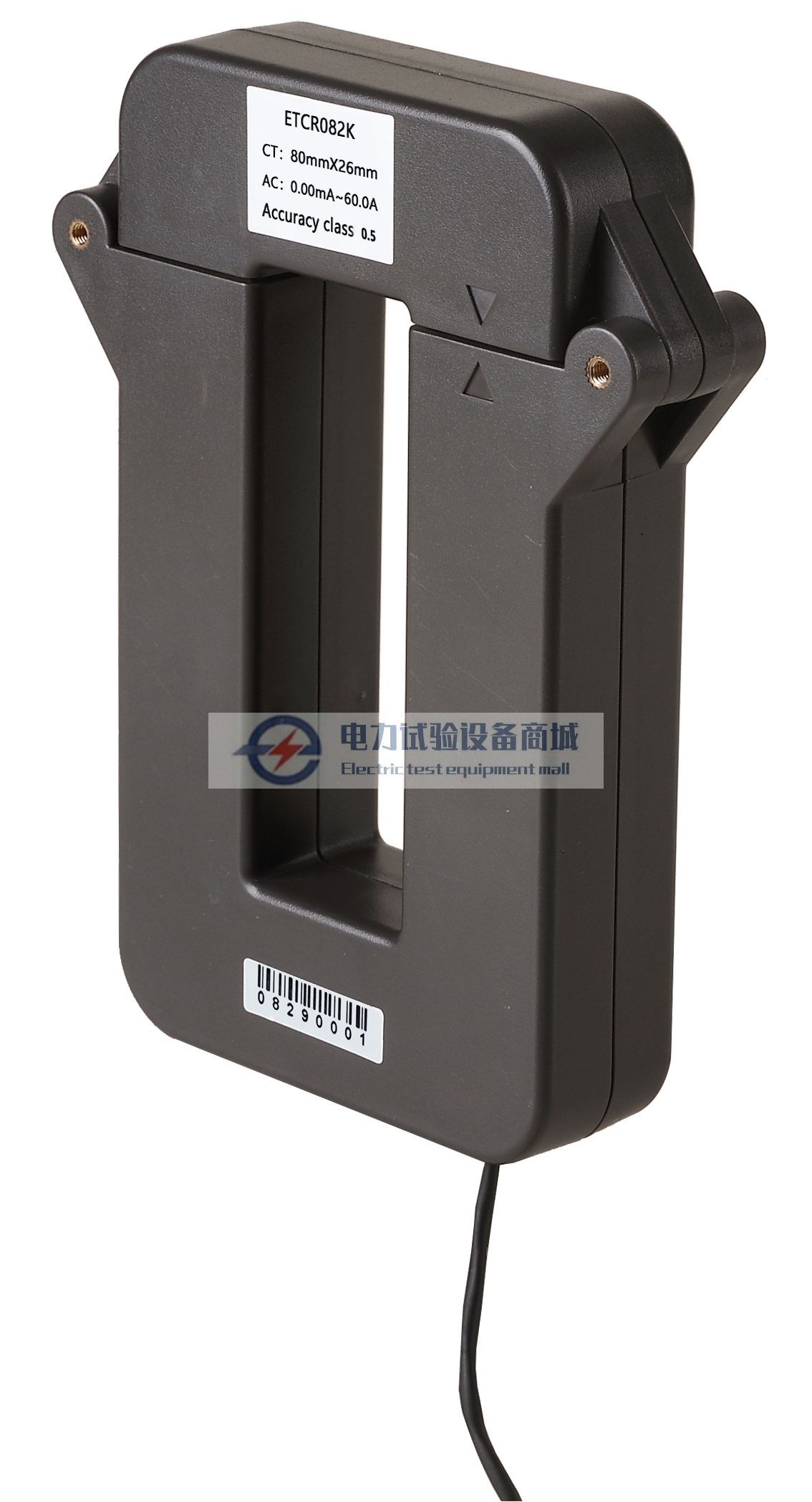

ETCR082K开合式高精度漏电流互感器
ETCR082K开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，开合式结构设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。ETCR082K开合式高
- 详情
- 参数
- 评价
ETCR082K开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，开合式结构设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR082K开合式高精度漏电流互感器其铁芯采用坡莫合金制造，采用双层屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。
主要功能
高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测
量程：0.00mA～60A AC
变比：1000:1
分辨率：0.01mA
精度等级：0.5
安全等级：CATⅢ600V
CT尺寸：80mm x 26mm
技术参数
一、量程及精度
| 量程 | 分辨率 | 精度等级 | 相位误差 | 变比 |
0.00mA～60A AC | 0.01mA | 0.5 | ≤1° | 1000:1 |
二、其它参数
| 功 能 | 高精度的交流漏电流、电流、高次谐波电流、频率、相位、功率和电能测量，特别适用于扁 钢接地场所 |

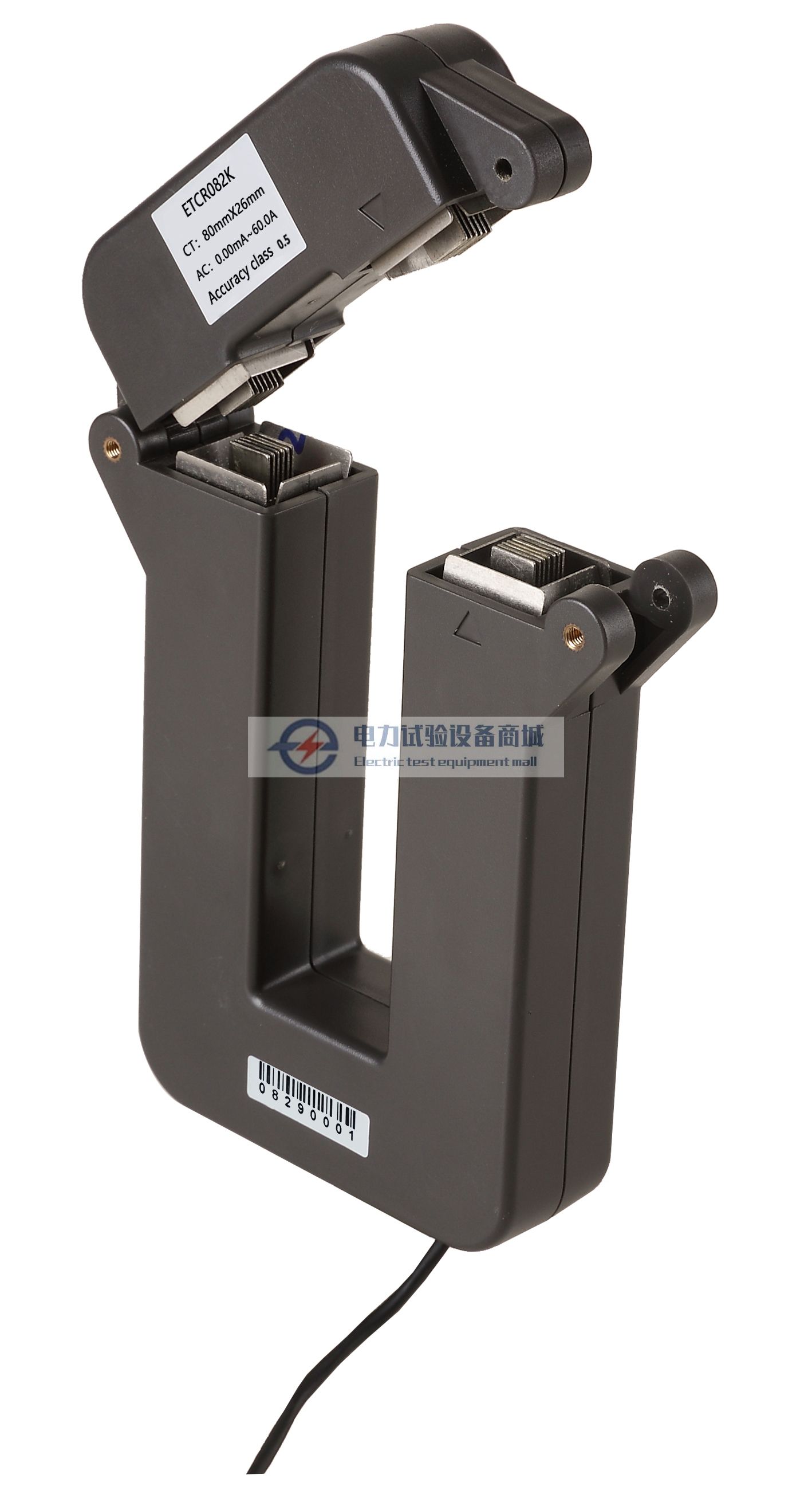

| 开口方式 | 开合式 |
| 屏 蔽 层 | 双层屏蔽，外界磁场的影响极小 |
| 外型尺寸 | 132mm×101mm×25mm |

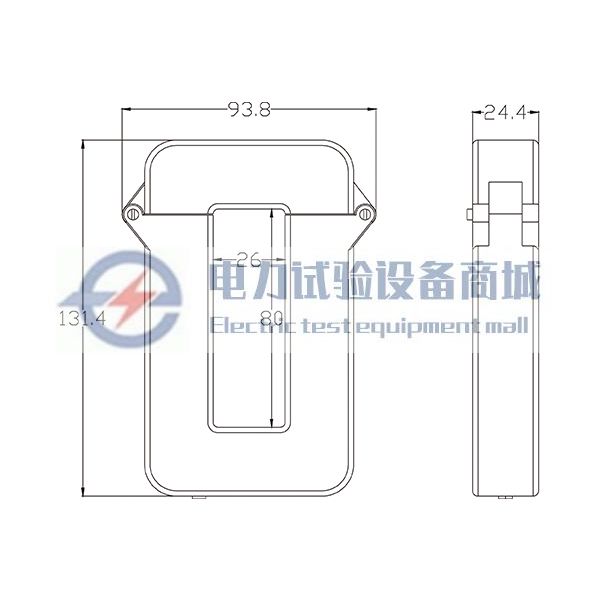

| 钳口尺寸 | 80mm×26mm |
| 匝 比 | 1:1000(一二次电流比)(可按客户要求定制) |
| 输入量程 | 0.00mA～60A AC |
| 输出方式 | 电流感应输出：1mA/1A |
| 参考负载 | ≤15Ω |
| 质 量 | 800g |
| 输出接口 | 接线端子(S1、S2线圈抽头端，GND屏蔽端) 或引线输出 |
| 工作频率 | 10Hz～100kHz |
| 工作温度 | -15°C～50°C |
| 质 量 | 400g |
| 绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
| 安全等级 | CATⅢ600V |
| 输出方式 | 感应电流输出 |
| 工作温湿度 | -15℃～50℃；80%rh以下 |
型号对比：
| 型 号 | 量 程 | 分辨率 | 精度等级 | 变比 | 钳口尺寸 | 质量 | 备注 |
| ETCR082K | 0.00mA～60A AC | 0.01mA | 0.5 | 1000：1 | 80mm×26mm | 800g | 无安装件 |
| ETCR085K | 0.00mA～60A AC | 0.01mA | 0.5 | 1000：1 | 85mm×20mm | 900g | 配五金安装件 |
