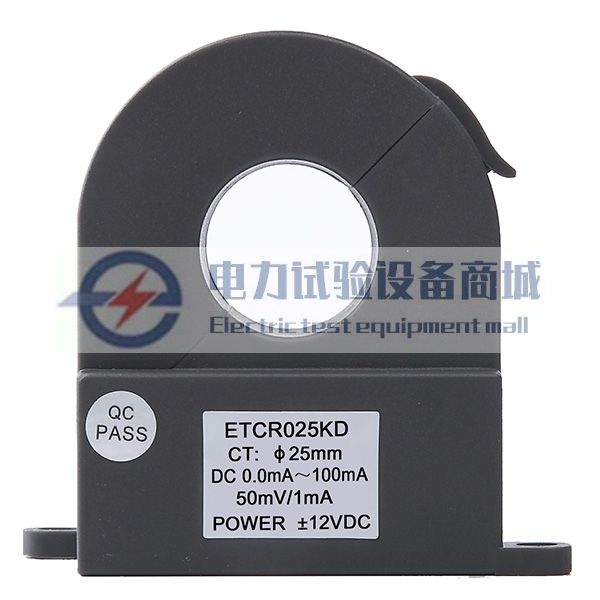

ETCR025KD开合式高精度直流漏电流互感器
ETCR025KD开合式直流漏电流传感器适用于高精度的直流漏电流在线检测。采用开合式CT技术，双层屏蔽、便携式、在线安装，不必断开被测线路，非接触测量，安全、快速，可以连接工业控制装置、数据记录仪、示波器、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。 ETCR025KD开合式直流漏电流互感器其铁芯采用坡莫合金制
- 详情
- 参数
- 评价
ETCR025KD开合式直流漏电流传感器适用于高精度的直流漏电流在线检测。采用开合式CT技术，双层屏蔽、便携式、在线安装，不必断开被测线路，非接触测量，安全、快速，可以连接工业控制装置、数据记录仪、示波器、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR025KD开合式直流漏电流互感器其铁芯采用坡莫合金制造，采用双层屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器的量程、输出信号、输出接口等可按客户要求订制。
主要功能
高精度的直流漏电流在线检测
量程：0.0mA～100mA
分辨率：0.1mA
精度等级：3.0
输出信号：50mV/1mA
电 源：±12V DC
安全等级：CATⅢ600V

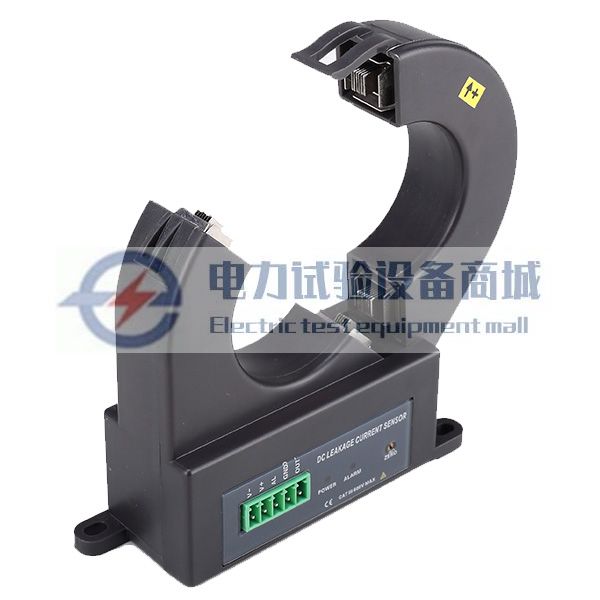

CT结构：开合式
CT尺寸：Φ25mm
技术参数
一、量程及精度
| 量程 | 分辨率 | 精度等级 |
0.0mA～100mA DC | 0.1mA | 3 |
二、其它参数
| 电源 | ±12VDC |
| CT尺寸 | Φ25mm |
| 量程 | 0.0mA～100mA DC |
| 信号输出 | 50mV/1mA |
| 输出方式 | 感应电流输出 |
| 输出接口 | 5P接线端子 |
| 安全等级 | CATⅢ600V |
| 工作温度 | -15°C～50°C |
| 绝缘强度 | AC 3700V/rms（铁芯与外壳之间） |
| 钳表质量 | 130g |

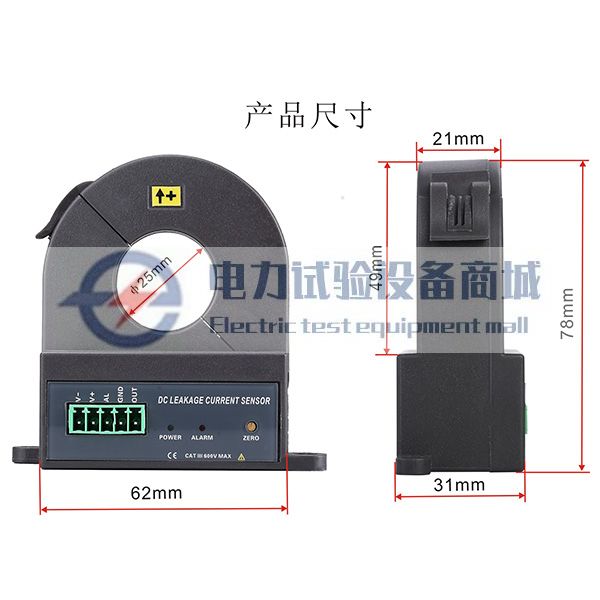

| 外观尺寸 | 长x宽x高：78mm×82mm×31mm |
型号对比：
| 型 号 | 量 程 | 分辨率 | 精度等级 | 输出信号 | 电 源 | 钳口尺寸 | 质量 | 输出接口 |
| ETCR010KD | 0.0mA～100mA DC | 0.1mA | 3.0 | 50mV/1mA | ±12VDC | Φ10mm | 75g | 4芯屏蔽线2m |
| ETCR025KD | 0.0mA～100mA DC | 0.1mA | 3.0 | 50mV/1mA | ±12VDC | Φ25mm | 130g | 5P接线端子 |
