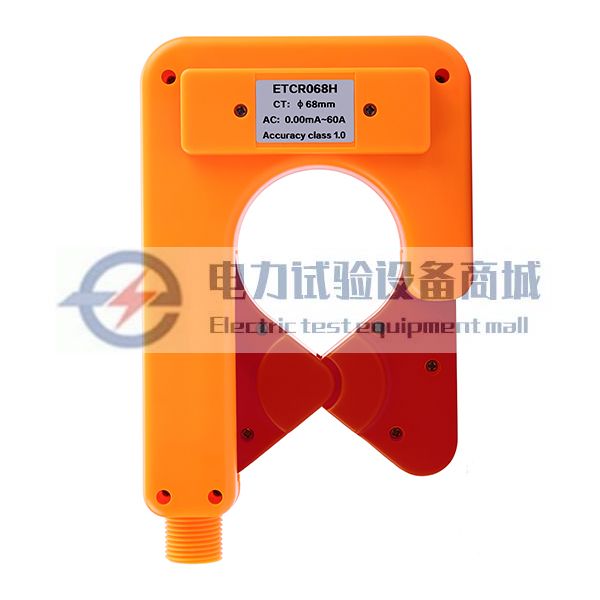

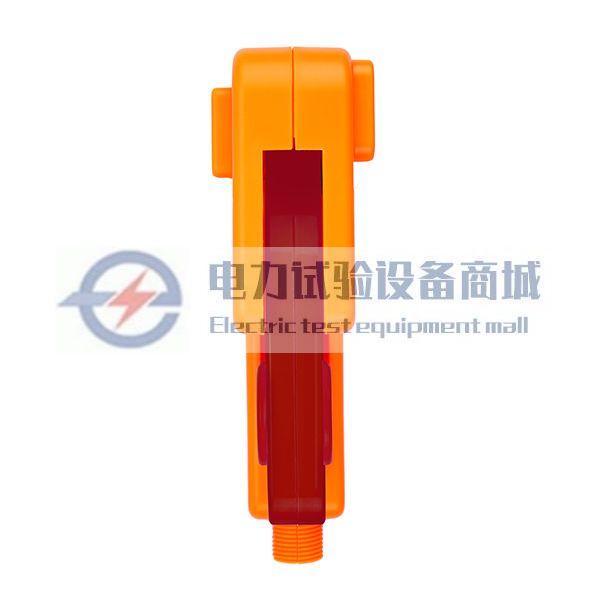

ETCR068H高压钳形漏电流互感器
ETCR068H高压钳形漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。具有独特的自动插拔结构，使用方便，不必断开被测线路，非接触测量，安全、快速，特别适合线路故障巡查仪使用。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。ETCR068H高压钳形漏电流互感器其铁芯采用坡莫合金制造，采用双层屏蔽技术，外界磁场的影响极小，确保了
- 详情
- 参数
- 评价
ETCR068H高压钳形漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。具有独特的自动插拔结构，使用方便，不必断开被测线路，非接触测量，安全、快速，特别适合线路故障巡查仪使用。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR068H高压钳形漏电流互感器其铁芯采用坡莫合金制造，采用双层屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。
技术参数
一、量程及精度
| 量程 | 分辨率 | 精度等级 | 相位误差 | 变比 |
0.00mA～60A AC | 0.01mA | 1 | ≤2° | 800:1 |
二、其它参数
| 型 号 | ETCR068H |
| 量 程 | 0.00mA～60A AC |
| 分辨率 | 0.01mA |
| 精度等级 | 1.0 |
| 相位误差 | ≤2° |
| 变比 | 800：1 |
| 参考负载 | ≤50Ω |

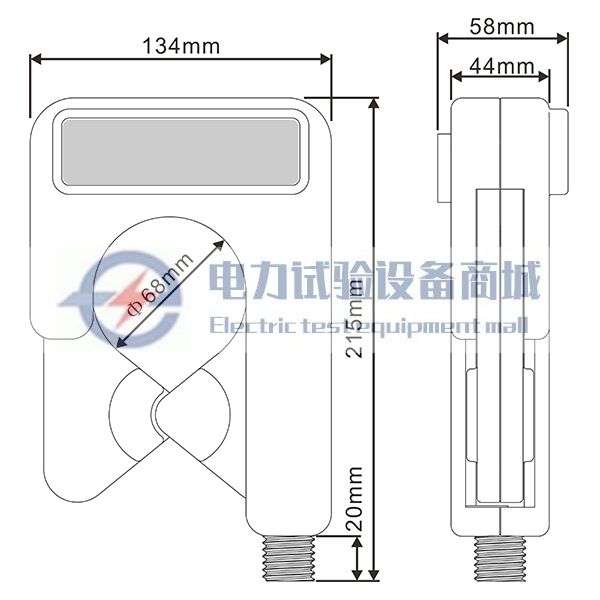

| 钳口尺寸 | Φ68mm |
| 质量 | 550g |
| 输出接口 | 输出线：2P白色接线端子，线长180mm |
| 工作频率 | 45Hz～100kHz |
| 绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
| 安全等级 | CATⅢ600V，配合绝缘杆可测试60KV以下线路 |
| 输出方式 | 感应电流输出(可输出电流信号或电压信号) |
| 工作温度 | -15℃～50℃ |
| 备注 | 电池仓可以放置4节1.5V AAA碱性干电池，为二次开发提供电源。 |
型号对比：
型 号 | 量 程 | 分辨率 | 精度等级 | 变比 | 参考负载 | 钳口尺寸 | 质量 | 备注 |
ETCR033H | 0.000mA～20A | 0.001mA | 1 | 800：1 | ≤80Ω | Φ33mm | 210g | 漏电流测试，适用 于线路故障巡查仪 线路漏电流测试 |
ETCR040H | 0.00mA～50A | 0.01mA | 1 | 800：1 | ≤80Ω | Φ40mm | 350g | |
ETCR048H | 0.00mA～50A | 0.01mA | 1 | 800：1 | ≤80Ω | Φ48mm | 230g | |
ETCR068H | 0.00mA～60A | 0.01mA | 1 | 800：1 | ≤50Ω | Φ68mm | 550g | |
ETCR040HA | 0mA～800A | 1mA | 1 | 4000：1 | ≤20Ω | Φ40mm | 336g | 电流测试，适用于 变比测试仪一次高 压电流测试 |
ETCR048HA | 0mA～800A | 1mA | 1 | 4000：1 | ≤20Ω | Φ48mm | 230g | |
ETCR068HA | 0mA～1200A | 1mA | 1 | 4000：1 | ≤20Ω | Φ68mm | 550g |
