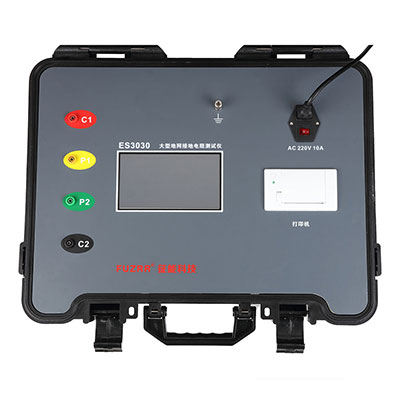

ES3030数字式大型地网测试仪
ES3030数字式大型地网测试仪
ES3030数字式大型地网测试仪

ES3030数字式大型地网测试仪

功  能:接地电阻测量、土壤电阻率测量,跨步电压测量,分布电势测量,接触电压测量电阻量程:0.000~2000Ω测试频率:45Hz、55Hz、自动双频可选短路电流:1A、2A、3A、4A、5A(5档设置)空载电压:AC 400V10%触  屏:是打  印:内置热敏打印机

  • 详情
  • 参数
  • 评价

ES3030数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术,满足二线、三线、四线测试阻抗要求,同时可以测量土壤电阻率,跨步电压,分布电势,接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等,符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。


ES3030数字式大型地网接地电阻测试仪输出最高开路电压可达400V,最大短路电流可达5A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值,大屏显示一目了然。同时存储100组数据,电阻测量范围:0.000Ω~2000Ω。可通过热敏打印机打印出测量数据。


ES3030数字式大型地网接地电阻测试仪由主机、测试线、接地棒等组成,具有历史数据读取、查阅、保存、打印等功能。


功  接地电阻测量、土壤电阻率测量,跨步电压测量,分布电势测量,接触电压测量
接地电阻量程0.000~2000Ω    误差:±2%rdg±5dgt
接地电阻分辨率0.001Ω
额定测量功率2000W
抗干扰能力抗工频50Hz电压50V
基准条件23℃±5℃,70%rh以下   (辅助接地电阻20Ω±10%,对地电压<10V)
  AC 220V 10A (50Hz)
  可调节背光亮度
测量方式四线测试、三线测试、两线测试
测量方法接地阻抗:额定电流法,
短路测试电流1A、2A、3A、4A、5A(5档设置)
土壤电阻率电极间距范围可设定1m~100m
测试频率45Hz、55Hz、自动双频可选
短路最大电流AC  5A±10% 正弦波
空载最大电压AC  400V±10% 正弦波
显示模式7寸触控彩屏

测量指示测量进度显示,测量提示动画显示
仪表尺寸长宽高:540mm×440mm×210mm
标准测试线长红色15m,黑色15m,黄色10m,绿色10m,黄色1.5m,绿色1.5m各1条
辅助接地棒800mm 2根200mm 2根
测量时间接地阻抗:约1分钟/次
  内置热敏打印机
打印纸规格57*40mm
数据存储100组,“保存成功!”存储指示,显示“保存失败,空间已满!”字符表示存储已满
数据查阅
溢出显示超量程溢出功能:“OL”符号显示
自动关机
  待机: <110W
测量:2000W
  仪表:27 kg
测试线、辅助接地棒、仪表袋:5.5kg
工作温湿度-10℃~40℃;80%rh以下
存放温湿度-20℃~60℃;70%rh以下
绝缘电阻10MΩ以上(电路与外壳之间500V)
  AC 3700V/rms(电路与外壳之间)
电磁特性IEC61010-4-3,无线频率电磁场≤1V/m
适合安规IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V

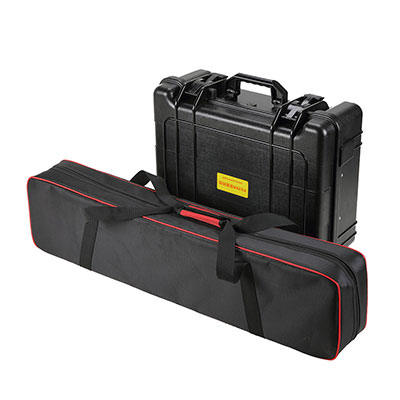

产品成套性

  1台
仪 表 1个
辅助接地棒4根
测 试 线4条(红色15m,黑色15m,黄色10m,绿色10m各1条)
简易测试线2条(黄色1.5m,绿色1.5m各1条)
220V电源线1条
说明书、保用证1套
