ETCR5500换相开关式三相不平衡治理装置

ETCR5500换相开关式三相不平衡治理装置是一种实时、智能的自动负荷调控系统，对单相负荷进行有载换相调度，使三相的负荷趋向均衡，有效地解决低压配网三相不平衡问题，目前已通过开普试验认证。

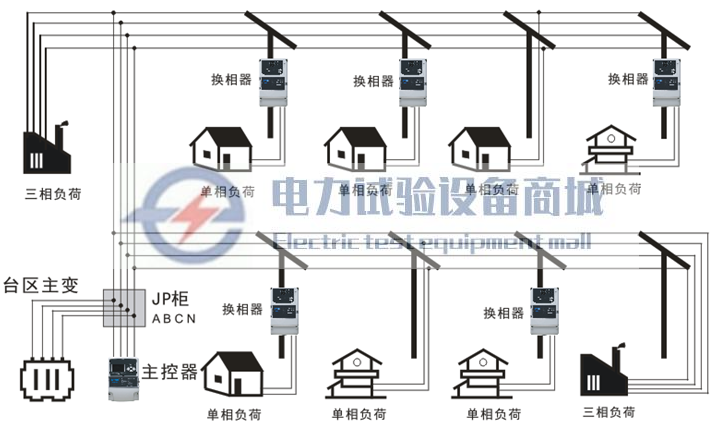

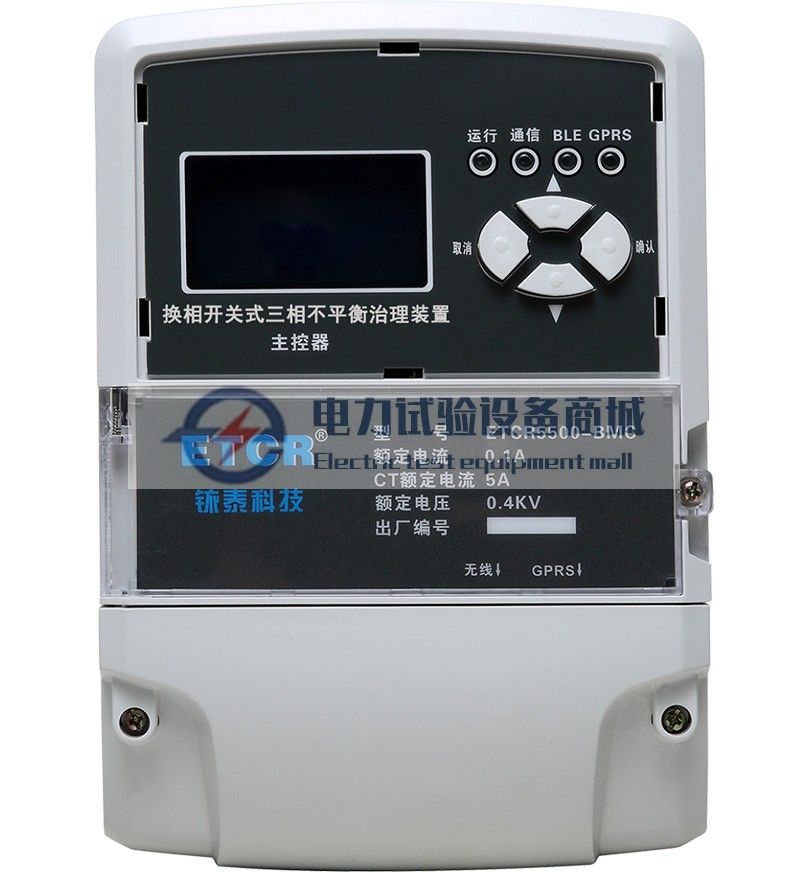

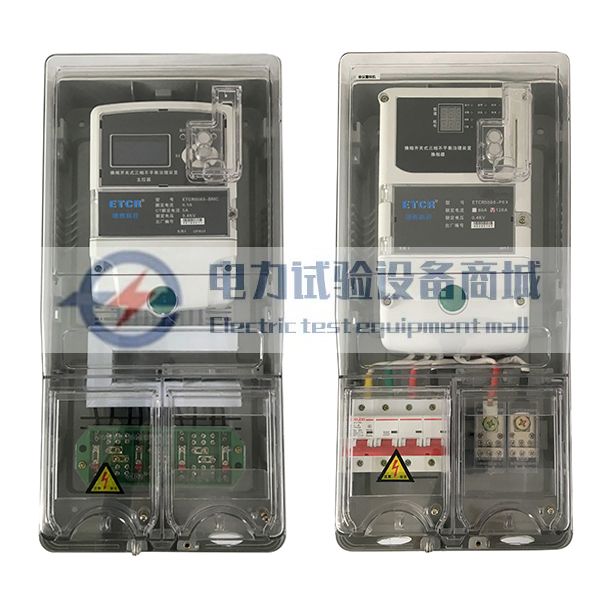

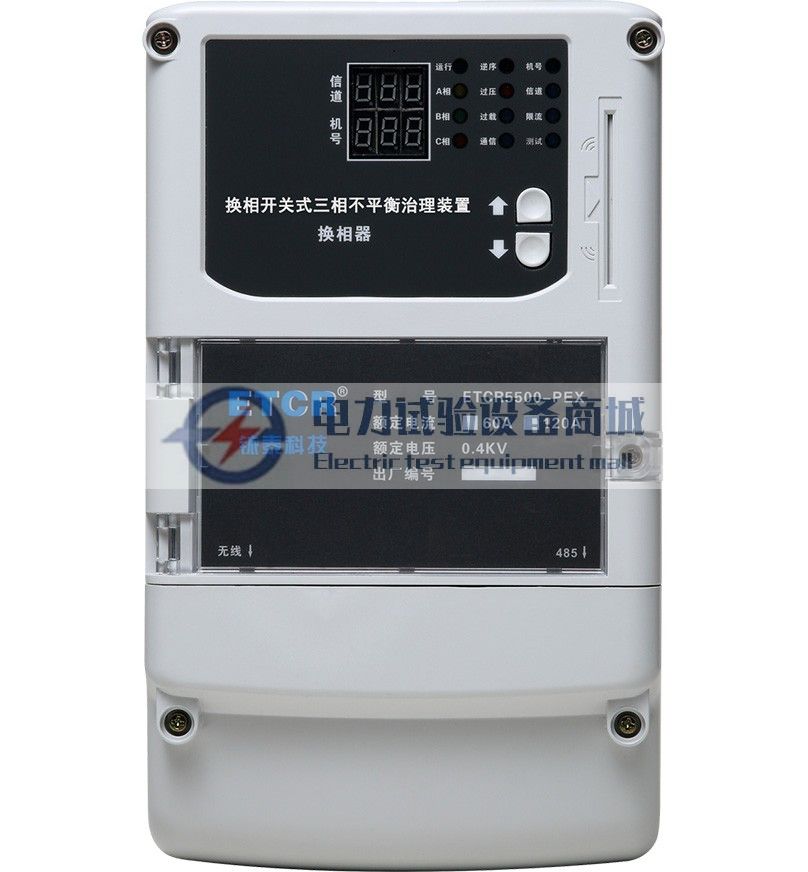

ETCR5500换相开关式三相不平衡治理装置由主控器ETCR5500-BMC和换相器ETCR5500-PEX组成。主控器ETCR5500-BMC负责采集台区实时负荷数据；分析各换相器的负荷电压、电流；形成并发送指令到换相器。换相器ETCR5500-PEX接受主控器的指令并执行指令。主控器与换相器之间通过230MHz无线通信。可根据台区变压器容量及不平衡的严重程度，配置一台主控器及若干台换相器。安装时可以配合ETCR1100台区相线识别仪以识别台区内A相、B相、C相相线。

ETCR5500换相开关式三相不平衡治理装置产品特点：

1.等电压0毫秒无缝换相技术，真正实现换相不中断供电。

换相时间0毫秒，换相时间精准可控。换相过程由电力电子器件完成，不产生电弧；换相结束后由永磁开关保持稳态，无损耗。

2.换相过程无涌流，换相平稳可靠。

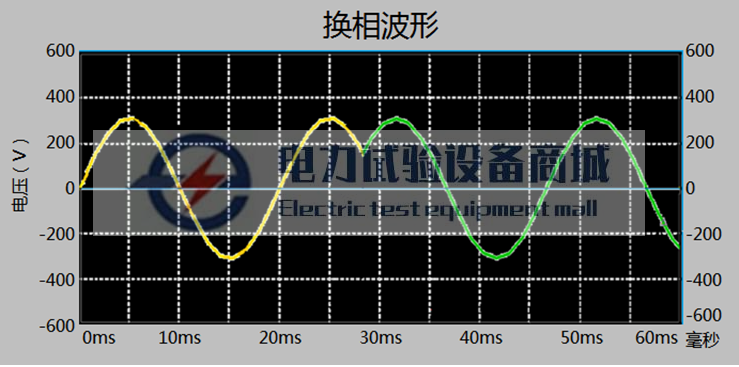

由于换相时间为0毫秒，换相过程仅在两相电压相等的时刻相位跳变120°，属于自然换相，因此无电压突变、无涌流。

3.精准定位换相器，确保配网各支路逐段平衡。

独有的逐段压降综合算法，优先调整与线路不平衡度极值处最近的换相器，由此可确保线路每处的平衡度最优，更加有效的降低中性线电流，提高末端供电电压。

4.对各类用电设备无不良影响。

等电压0毫秒无缝换相技术，不会造成供电中断和电压暂降，完全不影响用户用电；对感性、容性、阻性负载均可稳定可靠换相。

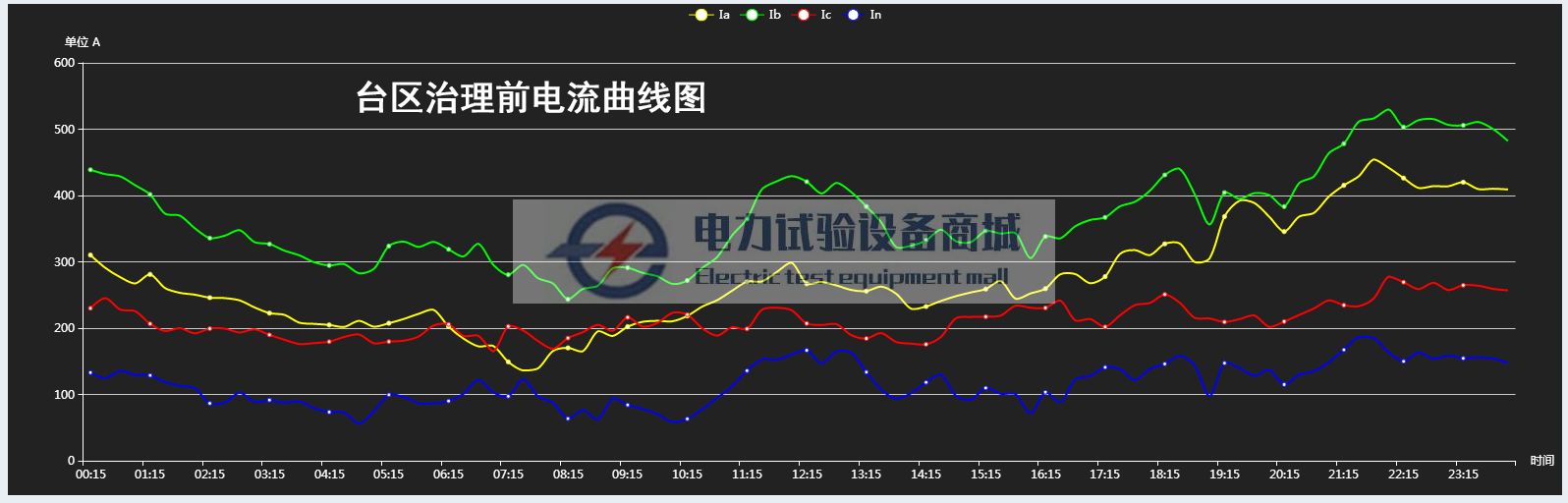

ETCR5500换相开关式三相不平衡治理装置运行案例

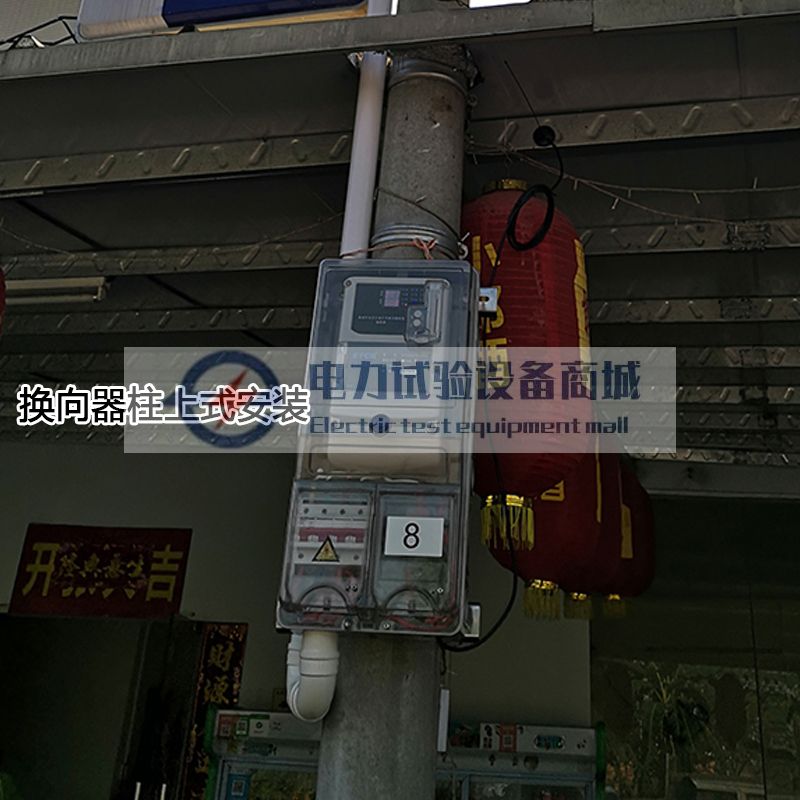

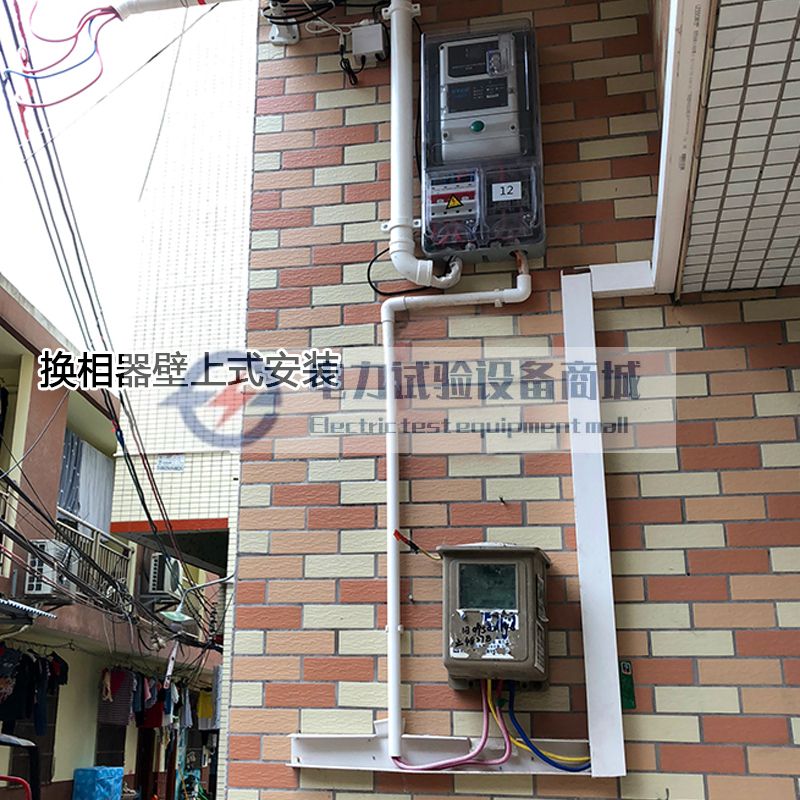

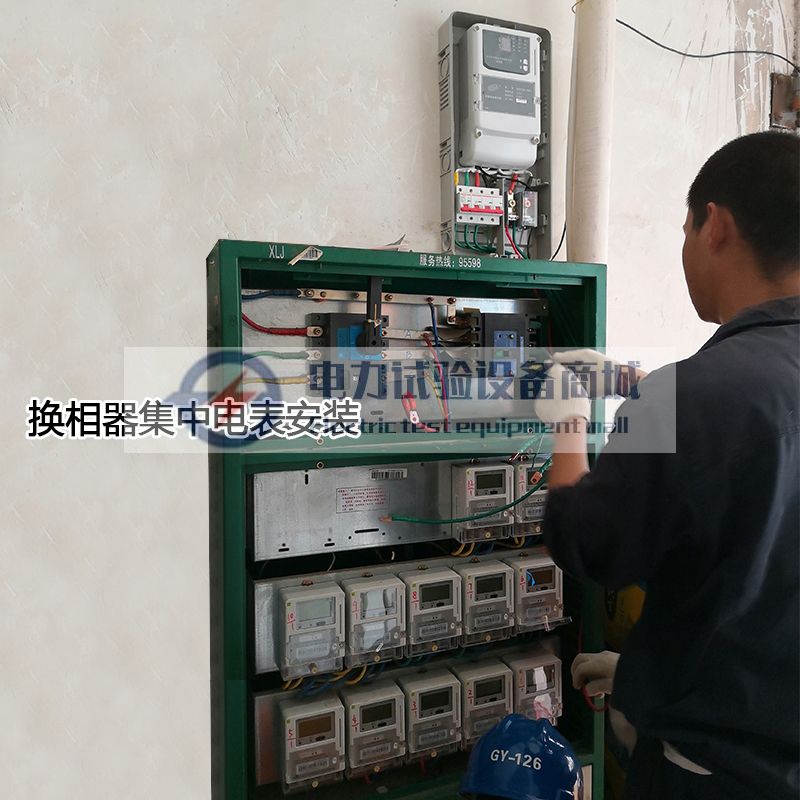

现场安装范例
