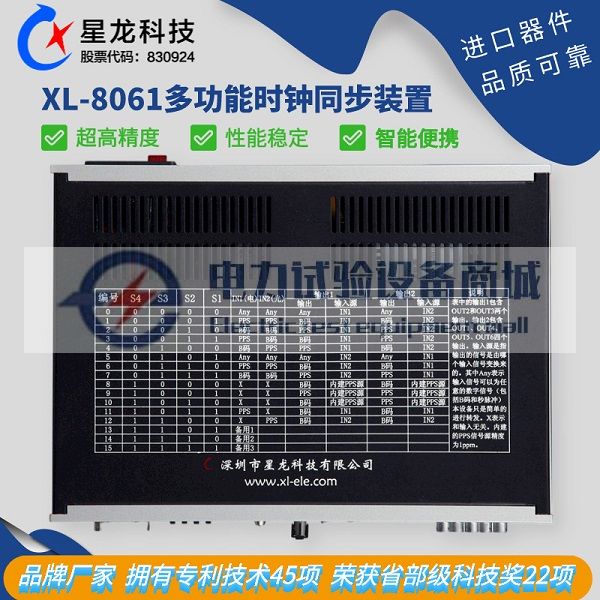

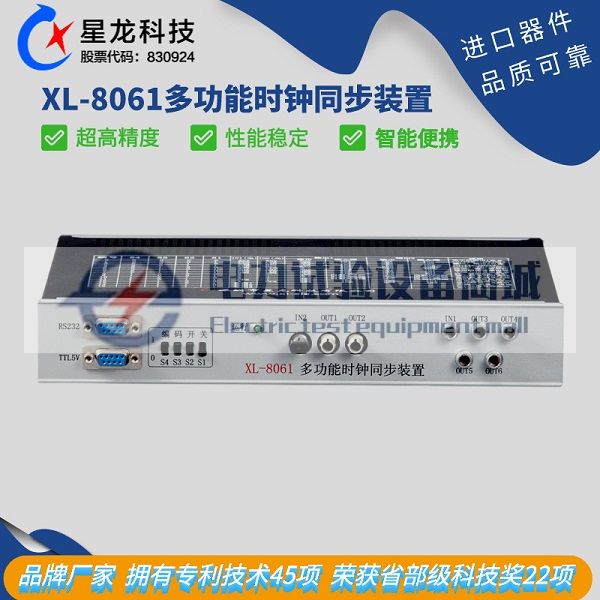

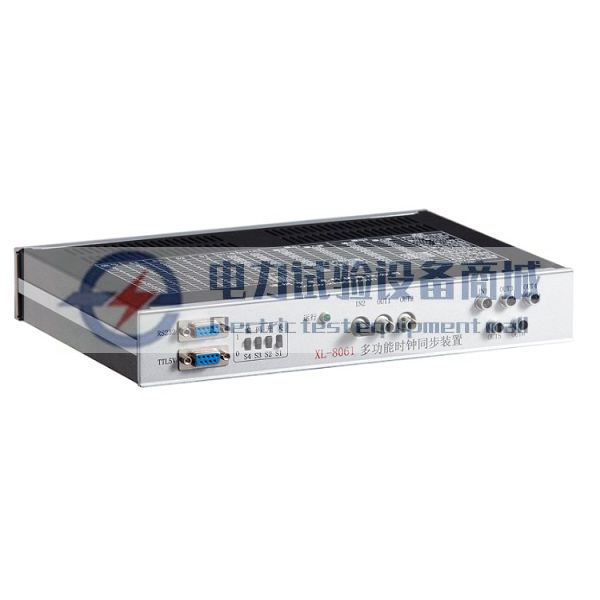

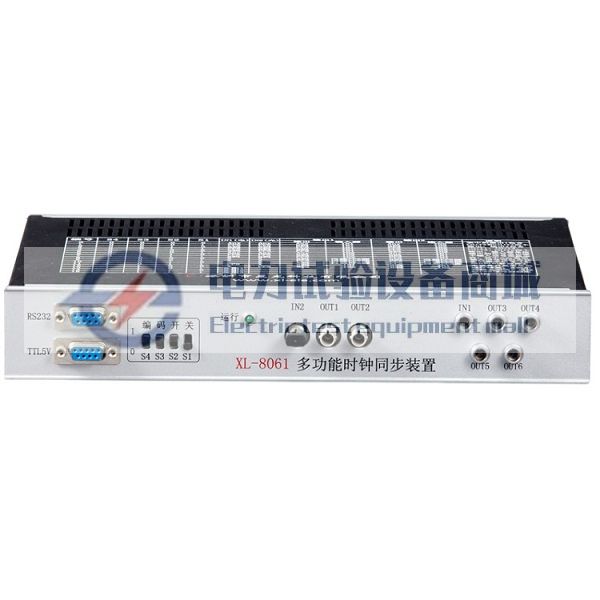

多功能时钟同步装置

产品介绍

XL8061多功能时钟同步装置非常适合数字化变电站现场校验时作为同步信号源使用，或者在不同的信号接口间进行信号变换。提供PPS（秒脉冲）和IRIG-B码对时信号输出，它可以实现PPS和IRIG-B码之间的随意转换或数字信号的转发及电平转换，可以用于数字（光电）互感器的采样同步，以及各种需要同步信号的场合。本同步装置信号转换灵活多样，同步精度高，使用操作简单方便，而且利用精密授时型GPS引擎M12T作为系统时基能提供一个高精度的时基。

XL8061非常适合数字化变电站现场校验时作为同步信号源使用，或者在不同的信号接口间进行信号变换，而且可以提供GPS对时信号，模块输出的B码时间帧可以用于对时，默认时B码内包含的时间信号为当前实际时间，B码的Pr准时时刻的上升沿和秒脉冲的上升沿同步。

XL8061输出的IRIG-B码为直流B码，输出格式符合IRIG STANDARD 200-04规范。

主要功能

电秒脉冲输入转IRIG-B码TTL 5V电平输出;

电秒脉冲输入转IRIG-B码光纤输出（ST接口）;

电秒脉冲输入转秒脉冲光纤输出（ST接口）;

电秒脉冲输入转秒脉冲RS485差分电平输出;

电秒脉冲输入转秒脉冲TTL 5V电平输出;

电秒脉冲输入转秒脉冲 24V电平输出;

IRIG-B码光纤输入转秒脉冲TTL 5V电平输出;

IRIG-B码光纤输入转秒脉冲光纤输出（ST接口）;

IRIG-B码光纤输入转秒脉冲RS485差分电平输出

IRIG-B码光纤输入转秒脉冲24V电平输出

IRIG-B码光纤输入转IRIG-B码光纤输出;

IRIG-B码光纤输入转IRIG-B TTL 5V电平输出;

光秒脉冲输入转IRIG-B码TTL 5V电平输出;

光秒脉冲输入转IRIG-B码光纤输出（ST接口）;

光秒脉冲输入转秒脉冲光纤输出（ST接口）;

光秒脉冲输入转秒脉冲RS485差分电平输出；

光秒脉冲输入转秒脉冲TTL 5V电平输出；

光秒脉冲输入转秒脉冲 24V电平输出;

电IRIG-B码输入转光IRIG-B码输出;

电IRIG-B码输入转光秒脉冲输出;

内建GPS授时基准的秒脉冲和B码输出。
