开关柜局放监测

        高压开关柜中引起局部放电的主要原因有：导体、外壳内表面上的金属突起，常常是由于制造和安装时造成金属表面有较尖的毛刺；绝缘介质的缺陷、老化和表面的污秽造成绝缘内部或表面出现局部放电；高压母线连接处、开关电路触头接触不良或断路器触头接触不良造成局部放电；高压设备里的可以移动的金属微粒，主要在制造、装配和运行中产生，当靠近高压导体并未接触时，就很可能导致放电。

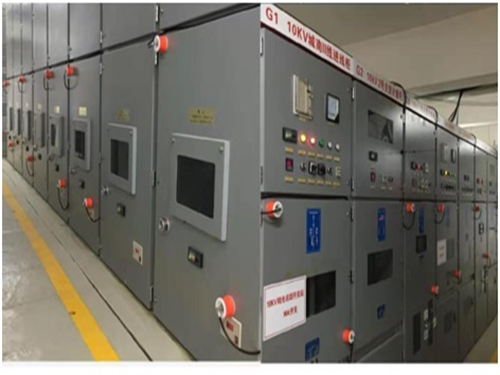

高压开关柜及其局放传感器安装图

        局部放电在线监测系统适用于35KV及以下电压等级开关柜及其内部高压设备的局部放电和温度在线监测，能实时显示各个监测点局部放电幅值、频次、确定放电点相对位置，必要时给出报警，及时发现开关柜的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为开关柜的检修工作提供依据。

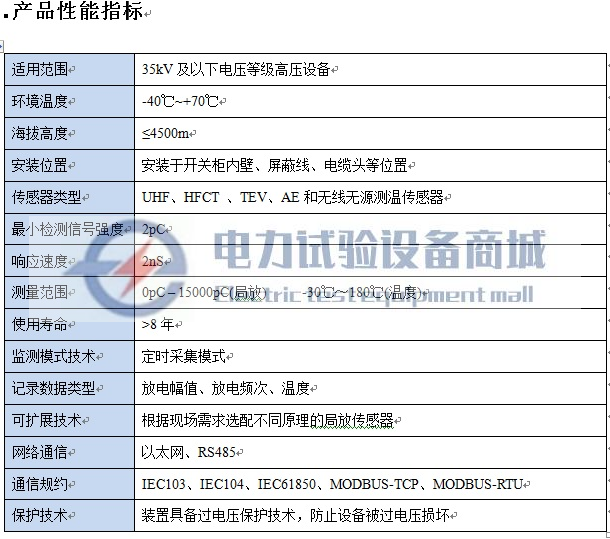

        装置最小测量放电幅值：2pC，放电脉冲的时间分辨率为10μs，相位分辨率为0.18°。测温精度为±0.5℃。

        局放采集装置采用模拟滤波 、脉冲分组、周期脉冲剔除、设置动态阈值等综合抗干扰措施，使测试数据真实可靠。

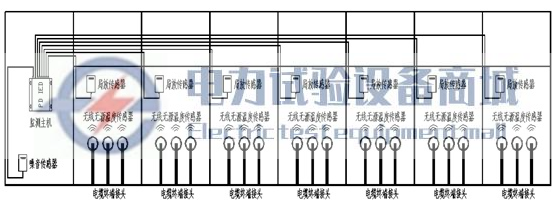

系统结构图

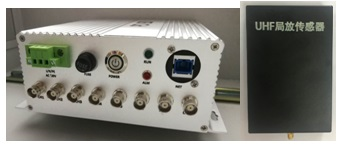

        UHF天线传感器对开关柜内部空间10-800MHz频带的局部放电电磁波信号有优越的响应性能，实现对开关柜局部放电信号的耦合。传感器可直接安装固定在开关柜电缆室或用磁吸安装在开关柜内壁上。
