产品名称型号：耦合器横向拉力试验装置ED2104
符合标准及条款
GB17465.1-2022《家用和类似用途器具耦合器 第1部分：通用要求》第23.3、23.6.2、23.6.3、图9及表12和表13
IEC60320-1:2021《Appliances couplers for household and and similar general purposes- Part1:General requirements》clause 23.3、 23.6.2、23.6.3 、figure 9 and table 12 and table 13
试样范围、用途、原理、结构及使用环境
试样及限制：额度值大于0.2A的连接器/插头连接器及器具输入插座，以及带有独立前面部件的连接器/插头连接器的器具输入输出插座
试验用途：适用于连接器和器具输入插座横向拉力测试
测试原理：将连接器插入到与其型号一致且符合标准活页的器具输入插座中 ，用电机驱动托盘对砝码托举和释放，从而实现实现对试样的横向施力及直向拉力测试
设备结构及特点：连接器试验应选配与其型号一致且符合标准活页的器具输入插座
使用环境：电源：AC220V50Hz，工作温度5-35℃ 湿度30%-90%；
性能指标
工位：单工位
控制及操作：PLC控制，触摸屏操作
驱动：电动
软缆弯曲高度：40 mm,可调
测试模式：1、循环拉力模式：表12拉力，四个方向各拉50次，每次持续1±0.5s
2、直向拉力模式：表13拉力，持续60+0.5 0s
3、横向拉力模式：表13拉力，四个方向各持续60+0.5 0s
拉力范围：6,25,35,50,75,100N,组合砝码实现
拉力方式：电机驱动托盘托举及释放砝码实现
试验次数：0-999999次，可预置

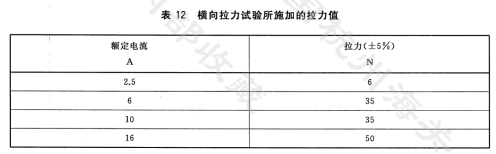

导线选型及对应测试拉力值表
试样安装夹具：可4-90°旋转
